Time Is Of The Essence
Dans tout système audio-numérique, le rythme auquel les données numériques sont transmises et reçues est de la plus haute importance. Plus spécifiquement, tous les appareils dans le chemin du signal numérique doivent être synchronisés afin d’optimiser la cohérence générale. Aussi, pour vivre une expérience ultime en termes de clarté, transparence, tridimensionnalité et réalisme, votre source, DAC et tout autre appareil sur le trajet du signal devraient tous recevoir le même signal d’horloge synchronisé issu d’une source ultra précise et stable.
L’Aurender MC20 est à la fois une Horloge Maître et un générateur de signal Word Clock qui est conçue et développé pour délivrer un niveau de réalisme exceptionnel à la source et son convertisseur externe associé. Grace à la précision extrême du MC20, le jitter est réduit à sa plus infinitésimale portion et ouvre la porte à une pureté de timbres associée à une stabilité de placement dans la scène sonore absolument ultimes.
Le Cœur du MC20 est un module Rubidium générant un signal d’horloge de référence à 10MHz. Une Horloge au Rubidium a été choisie pour sa supériorité en termes de précision et de stabilité à court et long terme pour un Jitter minimal. De plus, le MC20 incorpore deux horloges Word Clock OCXO générant les fréquences de 44.1 kHz et 48 kHz. Le MC20 alimentera simultanément et indépendamment les quatre sorties Master Clock 10MHz et les quatre sorties Word Clock (2 à 44.1 kHz et 2 à 48 kHz) pour un compatibilité sans égale sur le marché avec une large variété d’équipements.
Ainsi le MC20 peut être employé dans les scénarios suivants :
1. Simultanément fournir à votre source un signal référence d’Horloge Maître à 10MHz. Cette source pouvant être un Aurender ou autre source, et même une horloge master séparée munie d’une entrée Master Clock Référence à 10MHz.
2. Fournir un signal d’horloge à 10MHz aux sources et un signal Word Clock au DAC.
3. Fournir un signal Word Clock à la source et au DAC.
Module d’Horloge Rubidium
Le module d’Horloge au Rubidium utilisé dans le MC20 est issu d’un conception exceptionnellement stable et précise établissant une nouvelle référence de faible niveau de bruit de phase et de Jitter. Sa performance hors normes permet un niveau clarté de profondeur, largeur et hauteur d’espace sonore jamais atteint jusqu’alors. La réduction du bruit de phase et de Jitter efface toute trace de “dureté numérique” et permet d’atteindre une reproduction au style analogique emprunte de naturel et de chaleur avec n’importe quelle source numérique.

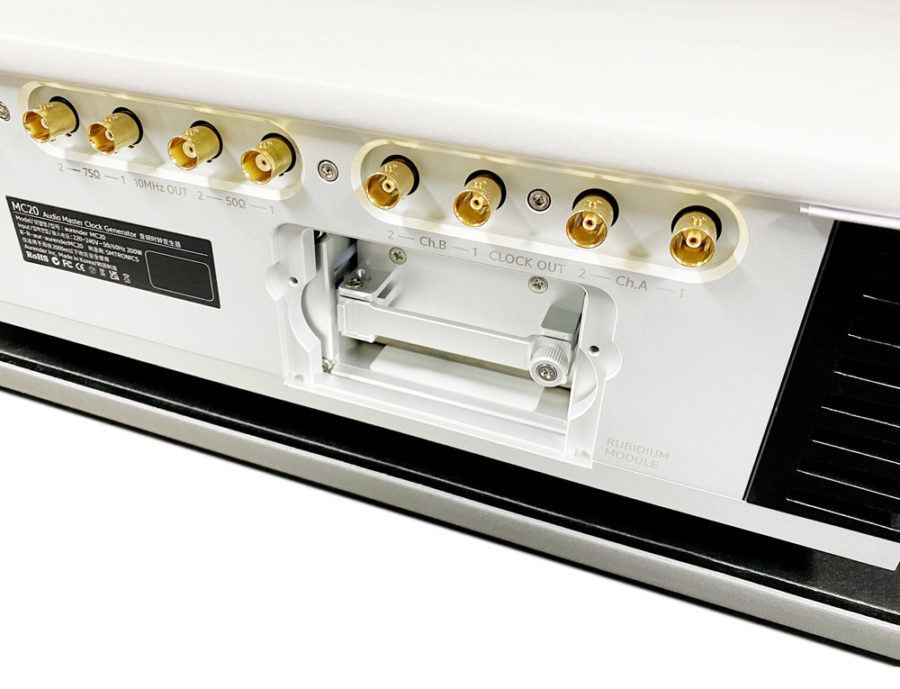

Les modules Rubidium sont des élément de très haute précision et sont par conséquent des instruments extrêmement délicats. Les ingénieurs Aurender ont donc conçu un boitier blindé antichoc afin de sécuriser le module et de l’isoler des vibrations provenant du châssis et de son environnement. Afin d’être certain que ce module peut être transporté sans risque, il est livré dans sa propre boite en mousse dans le carton principal. Lors du déballage de l’appareil, le module devra être installé dans sa chambre forte à l’intérieur de l’appareil avant utilisation.
OCXO – Oven Controlled Crystal Oscillator – Pour une réduction du Jitter à long terme
Pendant que le module Rubidium prend soin du générateur du signal d’Horloge maître à 10MHz du MC20, les modules OCXO contrôlent chaque sortie Word Clock individuellement. Les Horloges OCXO sont parmi les plus précises et les plus stables des horloges utilisées de nos jours. Les Modules OCXO développés par nos ingénieurs sont incomparablement supérieurs aux horloges communément trouvées dans un ordinateur par exemple.
La fluctuation de la température peut engendrer des oscillations non désirées dans le cristal et induire du Jitter dans le signal audio. De plus, les cristaux ordinaires sont bien moins stables et leur précision s’érode avec le temps. Dans une horloge OCXO un cristal de très haute qualité est enchâssé dans un compartiment à température contrôlée et conservé à une température constante pour réduire et égaliser le Jitter.
Connectivité
Un signal Master à 10MHz sert de signal de référence informant les horloges OCXO pour une précision et une stabilité accrue sur le court et long terme. Comme l’entrée horloge d’un Serveur Aurender possède une impédance de 75Ω, connectez la sortie 75Ω 10MHz du MC20 au terminal d’entrée d’un serveur Aurender. Tant par les mesures que par l’écoute, la sortie 10MHz de l’Horloge Rubidium permet une performance supérieure aux autres méthodes. Hautement recommandé !!
Si votre DAC le permet, il est recommandé de privilégier une Horloge Maître à 10MHz. Sinon utilisez les sorties individuelles Master Clock. Choisissez la sortie 75Ω ou 50Ω selon l’impédance d’entrée de votre DAC. Il est important de respecter l’adéquation d’impédance pour éviter des pertes de signal ou du Jitter ajouté.
Dans l’éventualité où le DAC possède une entrée Word Clock, il est possible de connecter la sortie 10MHz Master Clock à votre Aurender et simultanément une sortie Word Clock au DAC. Connecter lla sortie SPDIF BNC de votre source au MC20 pour une synchronisation de fréquence automatique selon que vous jouez un fichier un 44.1 ou 48 kHz de fréquence de base.
Appareils associés
Le MC20 peut convenir à un large choix de marques et de produits audio-numériques. Les modèles Aurender actuels pouvant profiter du MC20 sont les : N20, W20SE et N30/N30SA qui ont tous une entrée horloge 75Ω.
Pour le branchement d’un Aurender ou d’un autre appareil, deux paires de câbles sont fournis, un 75Ω et un 50Ω SPDIF.
